蓋米蝶閥金屬閥體和塑料閥體蝶閥原理介紹:

蝶閥閥體包括環形閥座、彈性內襯和蝶板，通過閥軸將蝶板旋轉90°進入墊圈，從而達到控制流體的作用。根據不同型號和尺寸，可實現高達25 bar的工作壓力和210°C的介質溫度。 大多數情況下，這些閥門用于控制純液體，但也可以通過特殊的選型，用于氣體等其他介質。

由于材料種類繁多，蝶閥適用行業非常廣泛，例如化工、水處理等。在一些對開閉頻率、衛生等級和控制精度要求不高的工藝段，蝶閥也是非常經濟的流體解決方案。 在大于DN 150的管道應用上，蝶閥通常是常見的可選方案。在對耐腐蝕或衛生級要求更高的工況，可以使用襯塑蝶閥。用PFA封裝的蝶板，可用于化學或半導體行業的高侵蝕性介質；經過拋光處理的不銹鋼蝶板，也可用于食品或制藥行業。

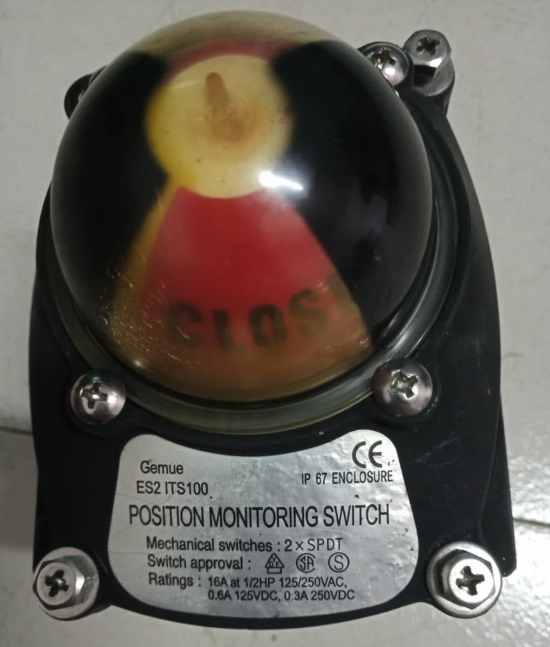

蓋米的大部分閥門產品都可以提供自動化過程控制配件，位置顯示器、智能定位器、傳感器和測量設備，可以輕松快速地安裝使用。

水廠的鈾清除和部分去離子

蓋米蝶閥被德國Trollmühle水務公司用于Uranex®和Carix®程序進行鈾去除和部分去離子。現在，萊茵河畔附近的供水管理機構的供水工程每年供應約220萬立方米的飲用水，供1.4萬人使用。在高峰時段，自來水每日配送量可達8500立方米。

蝶閥作為一種常見的流體控制設備，憑借結構簡單、操作便捷、流量調節性能優異等特點，廣泛應用于給排水、石油化工、暖通空調等多個領域。它通過旋轉閥瓣來實現管道的開啟、關閉或流量調節，是工業與民用管道系統中關鍵部件。

一、蝶閥的基本工作原理

蝶閥的核心工作邏輯基于 “旋轉截流" 原理，其啟閉過程可分為三個關鍵步驟：

動力傳遞：通過手動手柄、蝸輪蝸桿機構或電動 / 氣動執行器，向閥桿施加旋轉動力；

閥瓣轉動：閥桿帶動固定在其上的圓形閥瓣（通常為圓盤狀）繞閥桿軸線旋轉；

通斷控制：當閥瓣旋轉至0° 時，閥瓣與管道軸線平行，通道打開，流體通過；旋轉至90° 時，閥瓣與管道軸線垂直，緊密貼合閥座，實現管道密封關閉；旋轉角度在 0°-90° 之間時，可通過調節閥瓣開度控制流量大小。

這種設計使蝶閥的啟閉速度快（通常僅需旋轉 90° 即可完成操作），且流阻系數小，尤其適合大口徑管道的流量調節。

二、蝶閥的核心結構組成

蝶閥主要由五大核心部件構成，各部分協同作用確保其穩定運行：

閥體：作為基礎承載部件，通常采用鑄鐵、鑄鋼、不銹鋼等材質，根據管道連接方式可分為法蘭式、對夾式、焊接式，需具備足夠的耐壓強度和密封性；

閥瓣：核心截流元件，多為圓盤形，材質需與輸送流體適配（如耐腐蝕流體需用不銹鋼閥瓣，高溫流體需用耐熱合金），部分閥瓣表面會包覆橡膠、聚四氟乙烯等密封材料以提升密封性；

閥座：與閥瓣配合實現密封的部件，常見材質有丁腈橡膠、三元乙丙橡膠、聚四氟乙烯等，需具備良好的彈性和耐磨性，根據密封形式可分為軟密封（適用于低壓、常溫場景）和硬密封（適用于高壓、高溫場景）；

閥桿：連接執行器與閥瓣的傳動部件，需具備高強度和抗腐蝕性，通常采用不銹鋼材質，其密封性能（如填料密封、機械密封）直接影響蝶閥的防泄漏效果；

執行器：驅動閥桿旋轉的動力裝置，分為手動（手柄、蝸輪蝸桿）、電動（電機驅動）、氣動（壓縮空氣驅動）三種，其中電動和氣動執行器可實現遠程控制和自動化操作，適用于工業自動化系統。

三、蝶閥的主要分類及特點

根據結構、密封形式、驅動方式等不同，蝶閥可分為多個類別，各類別適用場景差異顯著：

1. 按密封形式分類

軟密封蝶閥：閥座采用橡膠、聚四氟乙烯等彈性材料，密封性能優異（泄漏量極小），但耐溫、耐壓能力較弱，通常適用于低壓（≤1.6MPa）、常溫（≤120℃） 場景，如給排水管道、空調水系統；

硬密封蝶閥：閥座與閥瓣均采用金屬材質（如不銹鋼、鑄鋼），通過精密加工實現密封，耐溫（可高達 450℃以上）、耐壓（≤10MPa）能力強，但密封性能略遜于軟密封，適用于高溫、高壓、強腐蝕性流體，如石油化工管道、蒸汽管道。

2. 按連接方式分類

對夾式蝶閥：閥體兩端無法蘭，通過螺栓直接夾裝在管道的兩個法蘭之間，結構緊湊、重量輕、安裝空間小，適合大口徑管道（如 DN500 以上）；

法蘭式蝶閥：閥體兩端自帶法蘭，與管道法蘭通過螺栓連接，安裝拆卸方便，密封性穩定，適用于中低壓管道；

焊接式蝶閥：閥體兩端與管道采用焊接連接，密封性能，耐壓能力強，但拆卸不便，適用于高壓、易燃易爆流體管道（如天然氣管道）。

3. 按驅動方式分類

手動蝶閥：通過手柄或蝸輪蝸桿手動操作，結構簡單、成本低，適用于無需頻繁啟閉或無自動化需求的場景；

電動蝶閥：由電機驅動，可實現遠程控制、定時開關和流量調節，配合控制系統可實現自動化生產，適用于工業自動化流水線；

氣動蝶閥：以壓縮空氣為動力，響應速度快（啟閉時間可短至 1 秒內），耐惡劣環境（如粉塵、潮濕），適用于易燃易爆場所（相較于電動更安全）。

四、蝶閥的適用場景與安裝維護要點

1. 典型適用場景

給排水工程：用于城市自來水管道、污水處理廠的進水 / 出水控制，多采用對夾式軟密封蝶閥，兼顧密封與成本；

石油化工行業：用于原油、成品油、化工溶劑的輸送管道，需選用硬密封法蘭式或焊接式蝶閥，確保耐高溫、耐腐蝕；

暖通空調系統：用于空調水、熱水管道的流量調節，多為電動軟密封蝶閥，可配合溫控系統實現自動調節；

電力行業：用于鍋爐給水、蒸汽管道，需采用高溫高壓硬密封蝶閥（如鉻鉬鋼材質），滿足耐熱耐壓需求。

2. 安裝與維護注意事項

安裝前檢查：確認閥體、閥瓣無損傷，密封面無雜質，執行器接線 / 接氣正確，閥門開啟角度與標識一致；

安裝要求：閥體需與管道同軸，避免因安裝偏差導致閥瓣卡阻；介質流向需與閥體標識一致（部分蝶閥無流向要求，但雙向密封蝶閥需注意）；法蘭連接時螺栓需均勻擰緊，防止閥體變形；

日常維護：定期檢查密封面是否有泄漏，若軟密封閥座老化需及時更換；閥桿填料若出現滲漏，需適當擰緊填料壓蓋或更換填料；電動 / 氣動執行器需定期清潔、潤滑，確保傳動順暢；長期停用的蝶閥需開啟或關閉，避免閥瓣長期處于半開狀態導致密封面變形。

五、蝶閥與其他閥門的對比優勢

相較于閘閥、球閥等其他常用閥門，蝶閥的核心優勢體現在三個方面：

結構緊湊：相同口徑下，蝶閥的體積和重量?jī)H為閘閥的 1/3-1/2，節省安裝空間和運輸成本；

啟閉迅速：僅需旋轉 90° 即可完成啟閉，遠快于閘閥（需旋轉多圈），適合緊急切斷場景；

流量調節性好：閥瓣開度與流量呈近似線性關系，調節精度高于閘閥，可替代部分調節閥使用。

但需注意，蝶閥的密封性能（尤其是硬密封類型）通常不及球閥，且不適用于高粘度、含顆粒雜質的流體（易導致閥瓣卡阻或密封面磨損）。
