可提供安全可靠的中壓配電，并且由于較長的使用壽命，性能優異。除了中壓配電的標準應用之外，西門子產品組合還涵蓋各類應用。

適用于嚴苛環境

全球電力需求持續增長，對供電系統的技術需求也在增長。西門子中壓配電真空斷路器能夠承受巨大的負載 — 在整個使用壽命周期內可靠且?guī)缀趺饩S護。尤其適用于能源公司和工業公司的發電機應用，以及需要非常高的開關次數的應用。

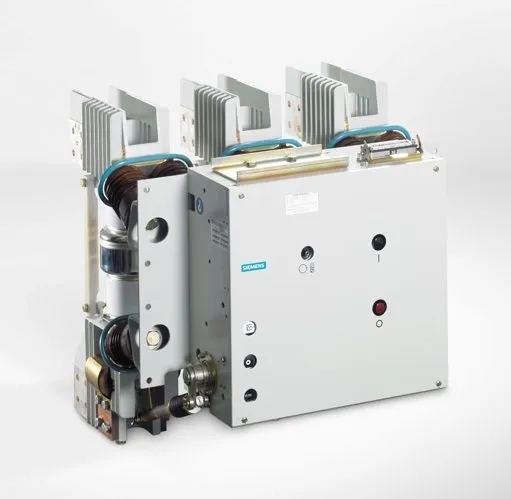

3AH3 真空斷路器強大的 3AH3 真空斷路器是市場上根據 IEEE C37.013 標準測試的短路電流高達 63 和 72 kA 真空斷路器（負載電流達 12,000 A 和短路電流達 100 kA ）。除標準設計之外，西門子還可以提供分相設計的開關。主電流回路中的低電阻允許在 6,300 A 工作電流條件下（沒有強制冷卻）或者在 8,000 A 工作電流條件下（強制冷卻）使用 3AH3 真空斷路器。這些模塊化真空斷路器還可以使用特殊冷卻部件進行水平安裝，適用于現有系統的改造。

專用真空斷路器是基于真空滅弧原理，針對特定行業場景（如電力系統、軌道交通、新能源、工業控制等）的特殊工況（如高電壓、大電流、頻繁操作、惡劣環境等）設計的 “定制化高壓開關設備"，核心功能是實現電路的接通、分?jǐn)嗯c短路保護，其滅弧和絕緣介質均為高真空，具有滅弧能力強、壽命長、維護量小的特點。

一、核心工作原理：真空滅弧的 “無介質熄弧" 邏輯

專用真空斷路器的核心部件是真空滅弧室（內部真空度≥10??Pa），分?jǐn)嚯娐窌r(shí)的關鍵過程如下：

觸頭分離與電弧產生：當電路需要分?jǐn)鄷r(shí)，滅弧室內的動靜觸頭在操作機構（如彈簧機構、永磁機構）驅動下快速分離；由于觸頭間存在剩余電流，會瞬間產生 “真空電弧"（本質是金屬蒸汽等離子體）。

真空環境的滅弧優勢：真空環境中幾乎無氣體分子，電弧產生的金屬蒸汽會迅速向滅弧室壁擴散并冷卻凝結（真空導熱性差，熱量通過輻射快速散失），導致電弧等離子體快速 “去電離"。

電流過零熄弧：交流電路中電流每半個周期會經過 “零值"，當電流過零時，電弧能量大幅降低，已冷卻的金屬蒸汽無法維持電弧，電弧熄滅；滅弧后，真空滅弧室的絕緣強度會瞬間恢復（真空的絕緣強度是空氣的 100 倍以上），可有效阻止電路重燃。

電路隔離與保護：熄弧后，動靜觸頭保持一定開距，真空環境提供可靠絕緣，實現電路的安全隔離；若電路發生短路，斷路器會通過 “電流互感器 + 保護裝置" 觸發快速分?jǐn)啵袛喽搪冯娏鳎Ｗo(hù)后端設備。

西門子siemens專用真空斷路器停電操作：

維護前必須斷開斷路器兩側電源（高壓柜掛 “禁止合閘，有人工作" 警示牌），并用驗電器驗電，確認無電后掛接地線；

工具絕緣：使用絕緣扳手、絕緣手套（耐壓等級≥設備額定電壓），避免觸電；

部件保護：拆卸的零件（如螺栓、密封圈）分類存放，避免丟失或混淆；更換部件時需使用原廠配件，確保型號匹配；

記錄存檔：每次維護后填寫《真空斷路器維護記錄表》，記錄維護時間、內容、測試數據、更換部件等，便于追溯設備狀態。
